河北全发国际入口分离输送设备有限公司（全发国际入口分送）是全发国际入口固控旗下的全资子公司
，全发国际入口分送的矿山事业部专门负责研发制造矿山振动筛分设备。

除振动细筛
，中型振动筛之外
，全发国际入口分送还研发了大型双层振动筛产品。包括如下系列：

1、大型双层直线振动筛

全发国际入口大型直线振动筛主要由箱式激振器、筛箱、减振弹簧、支座和驱动装置组成
，运行振幅轨迹为直线。全发国际入口大型直线级振动筛安装两台齿轮箱式激振器
，利用强制同步原理使筛体做往复直线运动。筛机在激振力作用下带动筛面同步振动
，将力传给筛上物料
，冲击物料在筛面抛起进行分层并按规定粒度透筛分级。物料连续不断由给料槽到接料板缓冲输入
，通过筛面进行筛分、分级处理
，筛上、筛下物料分别排入筛上和筛下收料槽内
，进入下一工艺环节。全发国际入口大型直线振动筛筛面结构的可以做成单层振动筛
，也可以做成双层振动筛。在布置方式上
，大型直线振动筛可以水平布置
，也可以倾斜一定角度布置。全发国际入口大型执行振动筛在选矿、选煤、砂石骨料、建材、化工等行业中的湿式分级、脱水、脱介、尾矿干排等工艺环节有广泛应用。此次供货便是大型双层直线振动筛。

其特点如下：

1. 筛机墙板无焊接
   ，板材选用更具有良好冲击韧性高强度合金钢板
   ，采用进口 HUCK 铆钉液压拉紧装配
   ，这种先进的设计使得墙板没有焊接残余应力。
2. 通过有限元分析
   ，优化筛机结构和振动参数
   ，避开筛机各级固有频率
   ，减少共振影响
   ，延长整机寿命。
3. 筛下横梁采用矩形管设计
   ，激振梁箱形结构设计
   ，重量轻、强度高、韧性好
   ，主要部件焊后热处理工艺
   ，有效消除焊接应力。
4. 横梁表面采用美国进口喷涂机完成聚脲喷涂作业
   ，易冲击、易磨损部件还可设计橡胶件防护
   ，耐冲刷耐磨损。
5. 高效斜齿轮箱式激振器
   ，超大激振力
   ，超低噪音、运行平稳、超长使用寿命；偏心块设置于激振器箱体外
   ，这样便于通过改变配重设置来调整振幅。
6. 产品系列化
   ，满足客户不同工艺条件的生产要求；聚氨酯筛板？榛
   ，通用性更强
   ，更换更方便。

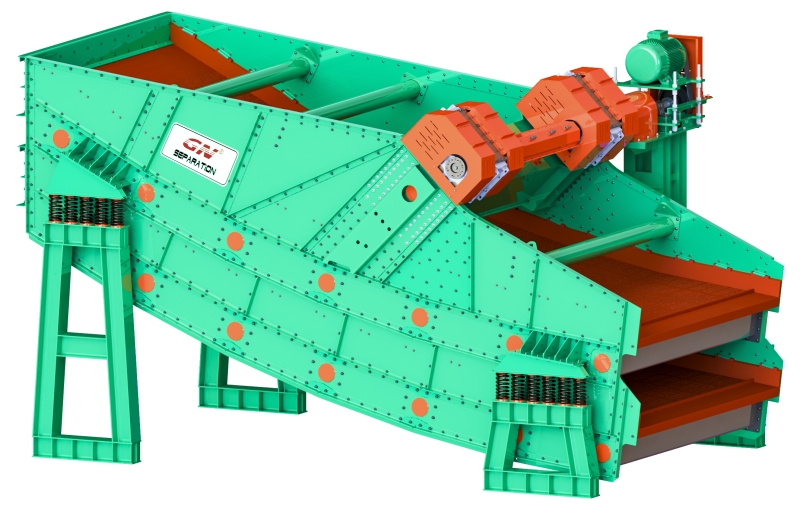

2、大型双层香蕉振动筛

全发国际入口大型香蕉筛
，也叫等厚筛
，其外形酷似香蕉而得名香蕉筛。大型香蕉筛主要由箱式激振器、筛箱、减振弹簧、支座和驱动装置组成
，运行振幅轨迹为直线。大型采用连续多段角度组合而成的折线型筛面设计
，入料端筛面倾角大
，可使物料快速运动和分层
，有利于易筛物料透筛。随着靠近出料端筛面倾角的减小
，物料的流速降低
，增加了物料的透筛机率
，提高了筛分效率。香蕉筛主要应用于干式或湿式分级、脱泥、脱介等工艺环节。全发国际入口大型香蕉筛安装两台齿轮箱式激振器
，利用强制同步原理使筛体做往复直线运动。香蕉筛在激振力作用下带动筛面同步振动
，将力传给筛上物料
，冲击物料在筛面抛起进行分层并按规定粒度透筛分级。此次供货为大型双层香蕉振动筛。

其特点如下：

1. 全发国际入口香蕉筛激振梁采用箱型结构设计且内设加强筋
   ，刚度大、强度高。主要焊缝全部熔透
   ，进行一级 UT 探伤和磁粉探伤检验
   ，焊后进行热处理以消除焊接应力。激振梁配合面在组装前均采用数控机床进行精密加工
   ，有效地保证筛机整体装配质量。
2. 全发国际入口香蕉筛筛下横梁采用无缝矩形管与高强度钢板焊接结构
   ，焊后进行热处理以消除焊接应力
   ，两端面采用数控机床进行精密加工。
3. 全发国际入口香蕉筛的过流部件
   ，易磨损部件采用整件抛丸处理
   ，耐磨聚脲材料表面喷涂工艺
   ，延长零部件使用寿命。
4. 全发国际入口香蕉筛针对客户特殊物料的工况条件下
   ，振动筛可选择喷涂聚脲和粘接耐磨橡胶板双重耐磨工艺
   ，保证设备长期有效的应用。
5. 全发国际入口卓越的技术和设计能力
   ，加工制造能力能够在各种工况条件下满足客户的实际需求。为 确保设备的良好运行
   ，每台设备在出厂前均经过精心地组装和严格的出厂前空载试运行。
6. 全发国际入口设计符合 BS7608( 钢产品的疲劳设计和评估）标准
   ，预先通过有限元受力分析
   ，对重要部件进行应力、位移分析
   ，确保振动筛在客户现场的正常运行。

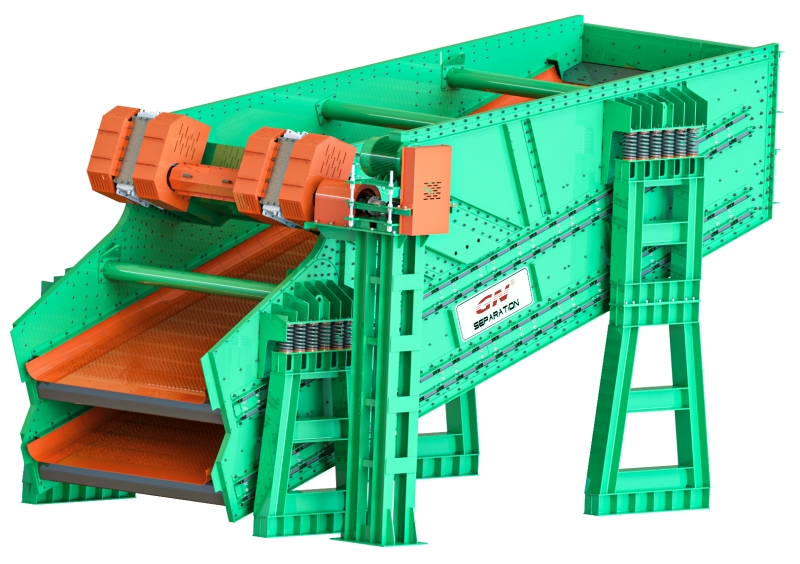

3、大型双层驰张振动筛

全发国际入口大型驰张筛主要由箱式激振器、主振筛框、浮动筛框、剪切弹簧、减振弹簧、柔性聚氨酯筛网、支座和驱动装置组成
，运行振幅轨迹为直线。弛张筛采用双质体近共振原理
，单一驱动产生双重振动。主振筛框受激振力驱动做基本振动
，浮动筛框和主振筛框通过与剪切弹簧连接
，在近共振状态下做相对运动。聚氨酯筛网一端固定在固定横梁上
，另一端固定在浮动横梁上
，固定梁和浮动梁的相对运动使筛网不断伸缩曲张
，能传递给物料非常高的加速度
，从而使物料充分抛起和分层。驰张筛的筛网能够传递给物料 50g 的加速度
，使物料充分松散透筛
，完成筛分。在筛分过程中筛网在持续挠曲运动下产生弹性形变
，将湿粘物料抛离筛面
，具有自清理功能
，使筛机处理量与筛分效率得到大幅提高。驰张筛广泛应用于中细粒度、湿、粘等难筛物料的干法筛分作业
，具有不易堵孔、筛分效率高等特点。此次供货为大型双层驰张振动筛。

其主要特点总结如下：

1. 筛机墙板无焊接
   ，板材选用更具有良好冲击韧性高强度合金钢板
   ，采用进口 HUCK 铆钉液压拉紧装配
   ，这种先进的设计使得墙板没有焊接残余应力。
2. 通过有限元分析
   ，优化筛机结构和振动参数
   ，避开筛机各级固有频率
   ，减少共振影响
   ，延长整机寿命。
3. 筛下横梁采用无缝异形形管设计
   ，激振梁箱形结构设计
   ，重量轻、强度高、韧性好
   ，主要部件焊后热处理工艺
   ，有效消除焊接应力。
4. 浮动筛框振幅可调
   ，通过改变剪切弹簧数量实现振幅调整。
5. 高效斜齿轮箱式激振器
   ，超大激振力
   ，超低噪音、运行平稳、超长使用寿命；偏心块设置于激振器箱体外
   ，这样便于通过改变配重设置来调整振幅。
6. 聚氨酯筛网采用压入式安装
   ，更换更方便。筛网弹性形变具有自清理筛孔作用
   ，能有效解决细湿粘物料的堵孔问题。固定、浮动横梁与轨座内部采用螺栓联接
   ，保证连接强度同时更换方便。 侧边轨座采用牛角型设计
   ，；で桨逋狈乐股干衔锊嗦┑缴赶。
7. 横梁表面采用聚脲喷涂或粘接耐磨橡胶板进行防护
   ，耐冲刷、耐腐蚀保证横梁的使用寿命。

全发国际入口推出的大型双层矿山振动筛相对单层矿山振动筛具有更大的处理量
，以此满足客户现场对于单台设备更大处理量的要求。

如果您有矿山振动筛或者其他筛分设备的需求
，欢迎您致电全发国际入口公司
，或者登录全发国际入口官网进行相应了解。
